架构

概述

kafka 首先有个 topic 的概念，我们使用时将不同业务的数据写入不同的 topic 中，相当于在逻辑进行了分片。

每个 topic 在物理层面又可分片为多个 partition ，并行读写，提高吞吐率。

高可用，每个 partition 都有多个副本，其中一个是 leader，其它是 follower，分布在不同的 broker 上。对 partition 的读写都在 leader 所在的 broker 上完成，follower 平时不对外提供读写服务，只会定时地拉取 leader 的数据进行同步。当 leader 挂了，系统会选出和 leader 保持同步的 follower 作为新的 leader，继续对外提供服务，大大提高可用性。

在内部，每个 partition 以多个 segment 文件的方式进行存储，新来的消息 append 到最新的 segment log 文件中，并使用稀疏索引记录消息在 log 文件中的位置，方便快速读取消息。当数据过期时，直接删除过期的 segment 文件即可。

在消费端，kafka 引入了消费组的概念，每个消费组都可以互相独立地消费 topic，但一个 partition 只能被消费组中的唯一一个消费者消费。消费组通过记录游标，可以实现 ACK 机制、重复消费等多种特性。

除了真正的消息记录在 segment 中，其它几乎所有 meta 信息都保存在全局的 zookeeper 中。

架构

topic 是一个逻辑上的概念，不是一个实体。

一个 topic 包含多个 partition。每个 partition 内部消息的顺序一致。不同 partition 之间没有顺序保证。

partition 分布在多台机器上。这个机器，kafka 中称之为 broker。

对于一个 topic，可以有多个不同的消费组同时进行消费。一个消费组内部可以有多个消费者实例，这样可以提高消费速率。

但是一个 partition 只能被消费组中的一个消费者实例来消费。换句话说，消费组中如果有多个消费者，不能够存在两个消费者同时消费一个 partition 的场景。因为两个同组消费者消费同一个 partition，会出现乱序的情况。

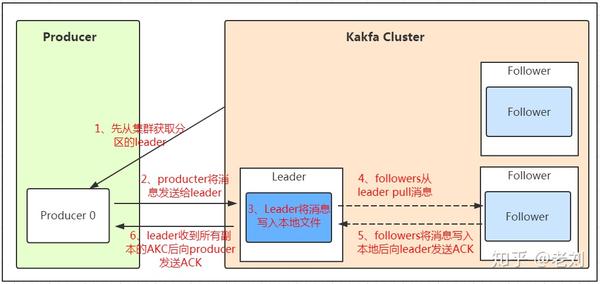

发送数据

注意 kafka 中数据复制是依赖 follower 主动从 leader 拉数据，非 leader 主动推，不采用推模式。默认 500ms 拉一次。

存储

每个 topic 的每个 partition 在磁盘上对应一个文件夹，该文件夹下存储这个 partition 的所有消息和索引文件，目录名就是 topic-partition，比如 topic 为 asdf 的第一个分区，就是 asdf-1。

每条消息以磁盘顺序写的方式追到到文件末尾，因此写入速度极快。

消息结构

kafka 自己实现了一套协议，在 tcp 层之上，消息结构如下：

type Message struct {
	offset      int64      // 偏移量
	MessageSize int32      // 消息大小
	data        MessageSet // 消息体
}

type MessageSet struct {
    CRC         int32      // 校验码
    MagicByte   int8       // 版本，向后兼容，没用
    Attributes  int8       // 元数据，包含压缩方式
    Key         []byte
    Value       []byte
}

kafka 的消费如果只是移动游标并不删除数据，那么随着时间的推移数据肯定会把磁盘打满，这个问题该如何解决呢？这就涉及到 kafka 的消息过期机制，类似于 redis 中的 expire。

假如所有消息都写入一个文件，很快这个文件就到 200G 了。现在告诉你，这个文件前 X 行过期失效了，你应该怎么删除呢？非常难办，这和让你删除一个数组中的前 N 个元素一样，需要把后续的元素向前移动，这涉及到大量的 CPU copy 操作，删除的代价非常大。

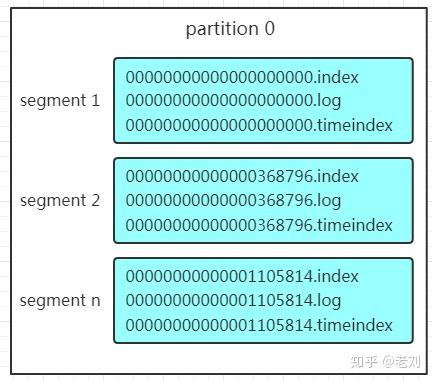

分段

因此，kafka 在实际存储 partition 时又进行了一个拆分。每个 parition 的数据并不是写到一个文件里，而是写到多个 segment 文件里。假如设置的一个 segment 文件大小上限是 100M，写满就会创建新的 segment 文件，后续的消息就写到新创建的 segment ，就像我们业务系统的日志文件切割一样。这样做的好处是，当 segment 中所有消息都过期时，可以很容易地直接删除整个文件。而由于segment 中消息是有序的，看是否都过期就看最后一条是否过期就行了。

索引

数据文件分段使得可以在一个较小的数据文件中查找对应 offset 的消息了，但是这依然需要顺序扫描才能找到对应 offset 的消息。

为了进一步提高查找的效率，kafka 为每个分段后的数据文件建立了索引文件，文件名与数据文件的名字是一样的，记录了相对偏移量，及在数据文件中的行数 ，文件扩展名为 .index。另外还有 timeindex，用作时间索引。索引体积小，可以直接全部加载进内存后，进行二分查找。

另外 index 文件中并没有为数据文件中的每条消息建立索引，而是采用了稀疏存储的方式，每隔一部分的数据才建立一条索引。这样避免了索引文件占用过多的空间，从而可以将索引文件保留在内存中。

查找

  1. 首先是用二分查找确定它是在哪个 segment 中

  2. 打开这个 segment 的 index 文件，也是用二分查找找到第一个 >=offset 的索引条目 a

  3. 打开数据文件，直接从第2步找到的 a 开始，顺序向后扫描直到找到要查找的 offset

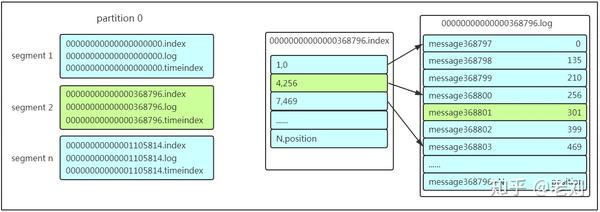

  4. 以查找一个 offset 为 368801 的为例：

消费

kafka 里消费者的消费采用的是 poll 模式，即不断轮询 broker ，查询是否有新消息到达。

kafka 会检查消费者的 poll 间隔，如果消费者太长时间没有 poll，则会被视为宕机，踢出消费者组，触发 rebalance。

0.8版本后支持长轮询

长轮询：如果服务端没有相关数据，会hold住请求，直到服务端有相关数据，或者等待一定时间超时才会返回

rebalance

  • 像扩缩容这种场景下，topic 分区数变化时，如由10 个分区变为 20个，会触发 rebalance 以便新的分区被消费到

  • 消费者组订阅的 topic 变化时，如新增消费的 topic，会触发 rebalance 以便消费者组消费到该 topic

  • 当有消费者新加入或被踢出消费者组时，为了让新的消费者能消费到分区 / 被踢出的消费者的分区能被其他消费者消费到，会触发 rebalance。

  • rebalance 期间，所有消费者将会停止消费，等待 rebalance 完成。

优缺点

优点

  • 高性能、吞吐量：单机测试能达到 100w tps

  • 低延时：生产和消费的延时都很低，端到端的延时在正常集群中也很低

  • 可用性高：多副本+ isr + 选举 机制保证

  • 工具链成熟：监控 运维 管理 方案齐全

  • 生态成熟：大数据场景必不可少 kafka stream

缺点

  • 无法弹性扩容、扩容成本高：对 partition 的读写都在 leader broker上。如果该 broker 压力过大，新增 broker 只对新 topic 生效，如果要分担老 partition 的压力，需要手动迁移 partition，这时会占用大量集群带宽

  • 消费者新加入和退出会造成整个消费组 rebalance：导致数据重复消费，影响消费速度，增加端到端延迟

  • partition 过多会使得性能显著下降：zk 压力大，broker 上 partition 过多让磁盘顺序写几乎退化成随机写

    • broker 上只有一个 partition 时，该 parition 就是顺序写

    • 如果有 10000 个 partition，则要先定位是哪个 parition，再顺序写。从全局的角度看就像是随机写入 10000 个分区一样

Apache Pulsar

顺带提一下 Apache 的 pulsar，主要是在 kafka 的基础上，做了存储计算分离。

kafka 的读写和存储都依赖 broker，如果 broker 挂了上面的数据也没了，也不好扩容，pulsar 将存储从 broker 分离出去成为 bookie，这样 bookie 可以随意扩容，只需要额外记录下 segment 和 bookie 的关系就可以了。

参考

平凡之路无尽路 - Kafka的message存储数据结构

刘德恩 - Redis、Kafka 和 Pulsar 消息队列对比

Lovisa Johansson - What does In-Sync Replicas in Apache Kafka Really Mean?
